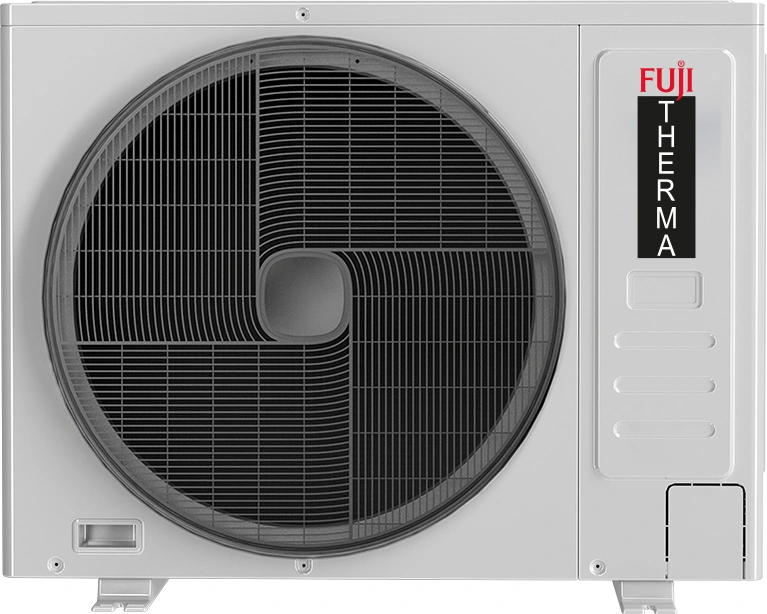

A SERİSİ / MİNİ VRF / DIŞ ÜNİTELERA Serisi Mini VRF dış ünite THX120WDCHAX
12,1 kW nominal soğutma ve 14 kW nominal ısıtma kapasitesiyle A Serisi / Mini VRF kapsamındaki THX120WDCHAX, binanın toplam yükü ve sistem bağlantı koşulları üzerinden değerlendirilir.
FujiTherma VRFİstanbul / Proje ve uygulama
A Serisi / Mini VRF- Nominal soğutma
- 12,1 kW
- Nominal ısıtma
- 14 kW
- Boyutlar (Y × G × D)
- 770 × 980 × 360 mm
YAPIYA UYGUN SİSTEM SEÇİMİ
Bina yükünü sistem yapısıyla birlikte ele almak.
3–8 HP aralığında katalogda monofaze beslemeyle verilen Mini VRF dış üniteleri.
THX120WDCHAX için dış ünite alanı ve bağlanacak iç ünite yükleri aynı sistem hesabında ele alınır. 770 × 980 × 360 mm ölçü bilgisi; mimari yerleşim, montaj erişimi ve servis boşluklarıyla birlikte kontrol edilir. AC 1 faz, 220–240 V, 50/60 Hz besleme verisi elektrik projesiyle koordine edilir.
Modelin seçim koşulları
- Nominal kapasiteler PDF tablosunun test koşullarındaki değerlerdir.
- Bu A Serisi monofaze model grubu 3–8 HP aralığındadır; ayrı THX335WDCHX modele ait koşullar bu seriye genellenmez.
THX120WDCHAX / TEKNİK BİLGİLERSeçimin temelini
Seçimin temelini
oluşturan veriler.
Nominal kapasite, tasarım kapasitesinin başlangıç verisidir. Dış hava, iç ortam, boru uzunluğu ve bağlantı oranı gibi koşullar kesin seçimde değerlendirilir.
PDFSCA FujiTherma VRF kataloğuTeknik tablo · s. 62SCA kataloğunu inceleyinMODEL REFERANSITHX120WDCHAX
- Nominal soğutma kapasitesi
- 12,1 kW
- Nominal ısıtma kapasitesi
- 14 kW
- Kapasite sınıfı
- 4 HP
- Güç kaynağı
- AC 1 faz, 220–240 V, 50/60 Hz
- Boyutlar (Y × G × D)
- 770 × 980 × 360 mm
- Net ağırlık
- 64 kg
- Soğutma güç girişi
- 3.32 kW
- Isıtma güç girişi
- 3.25 kW
- Bağlanabilir iç ünite adedi
- 1–7
- İç ünite kapasite bağlantı oranı
- %50–150
- Maksimum toplam borulama
- 60 m
- Maksimum boru uzunluğu
- 50 m
- Soğutucu akışkan
- R410A
Bağlanacak iç üniteler, kapasite oranı ve tesisat limitleri ilgili sistemin seçim kurallarıyla doğrulanır.
