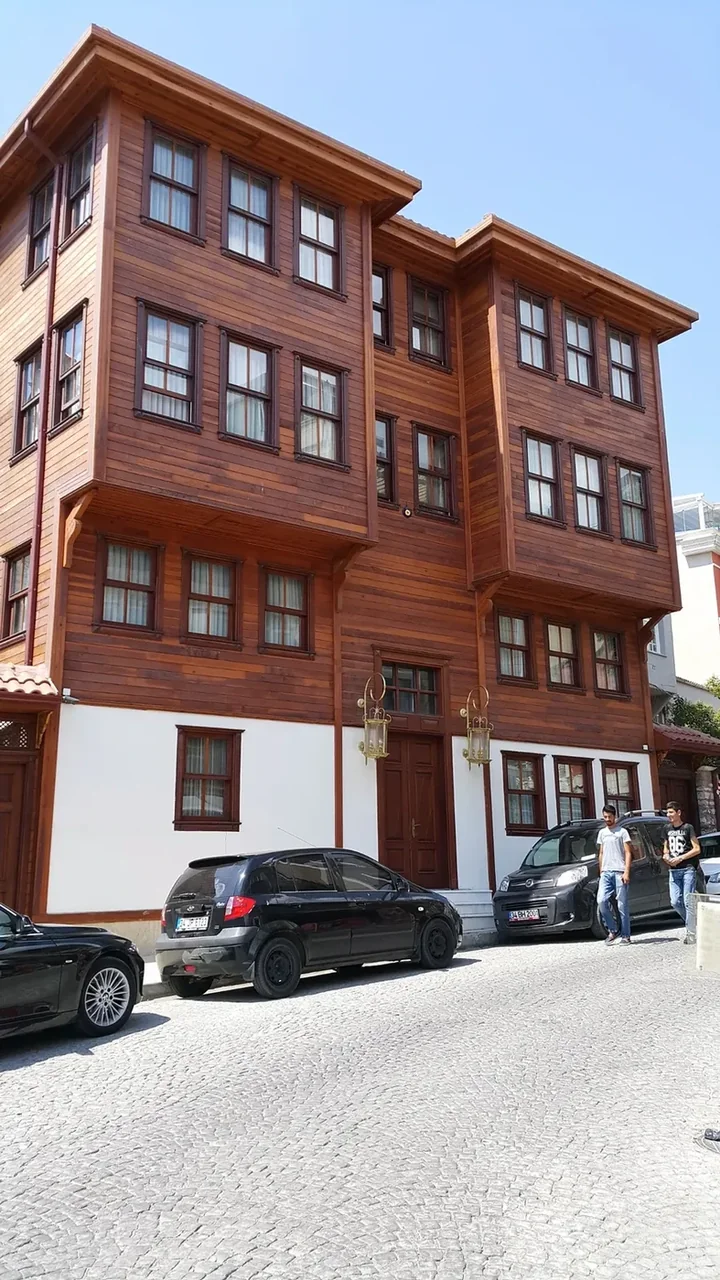

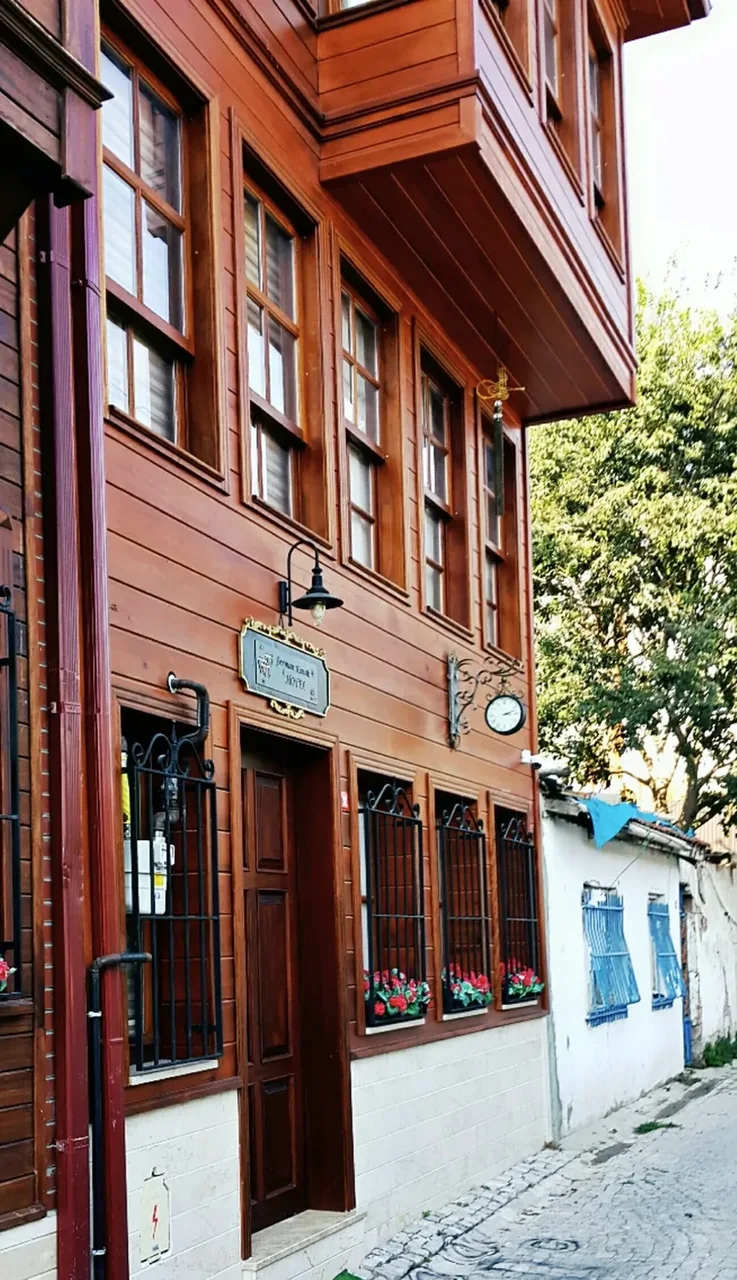

Sultanahmet’teki üç katlı ahşap Ferman Konak Hotel’de 18 VRF iç ünitesinin yer aldığı iklimlendirme uygulamasını gerçekleştirdik. Odalarda kanallı yerleşimi, merkezi kumandayı ve filtreli hücreli fanlarla taze hava ile egzoz havalandırmasını birlikte ele aldık.
Saha fotoğraflarını inceleyin

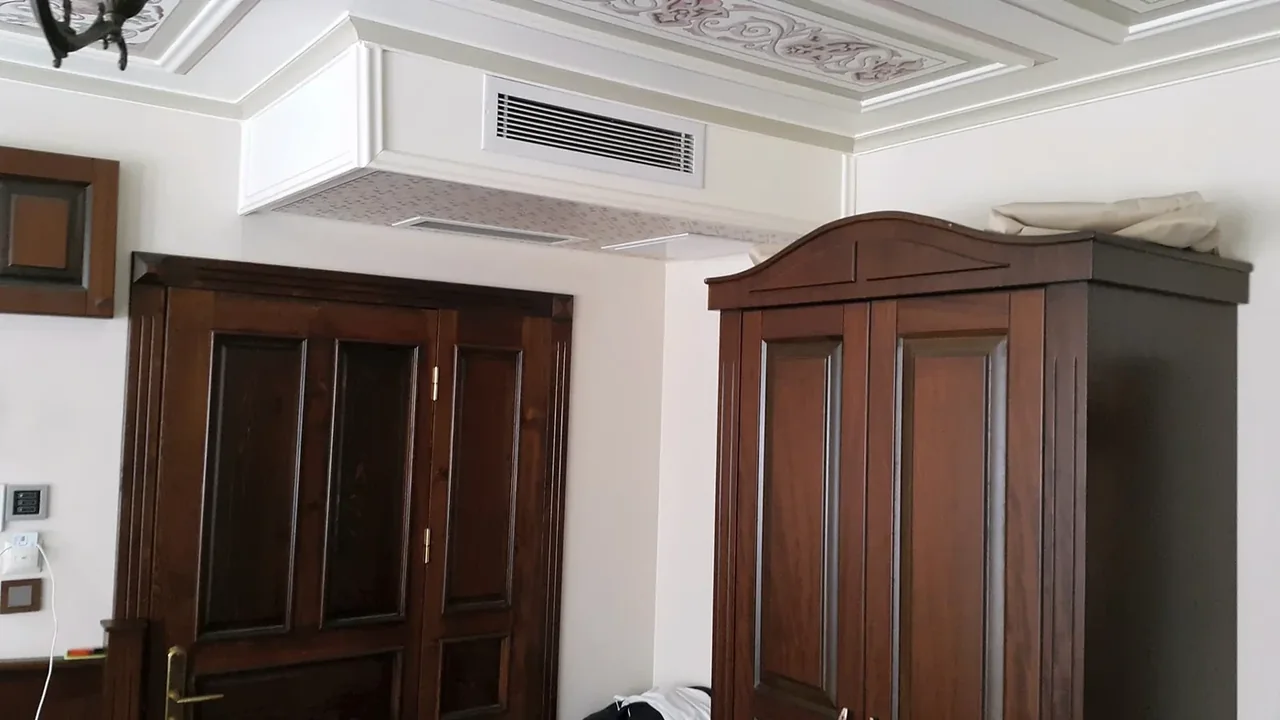

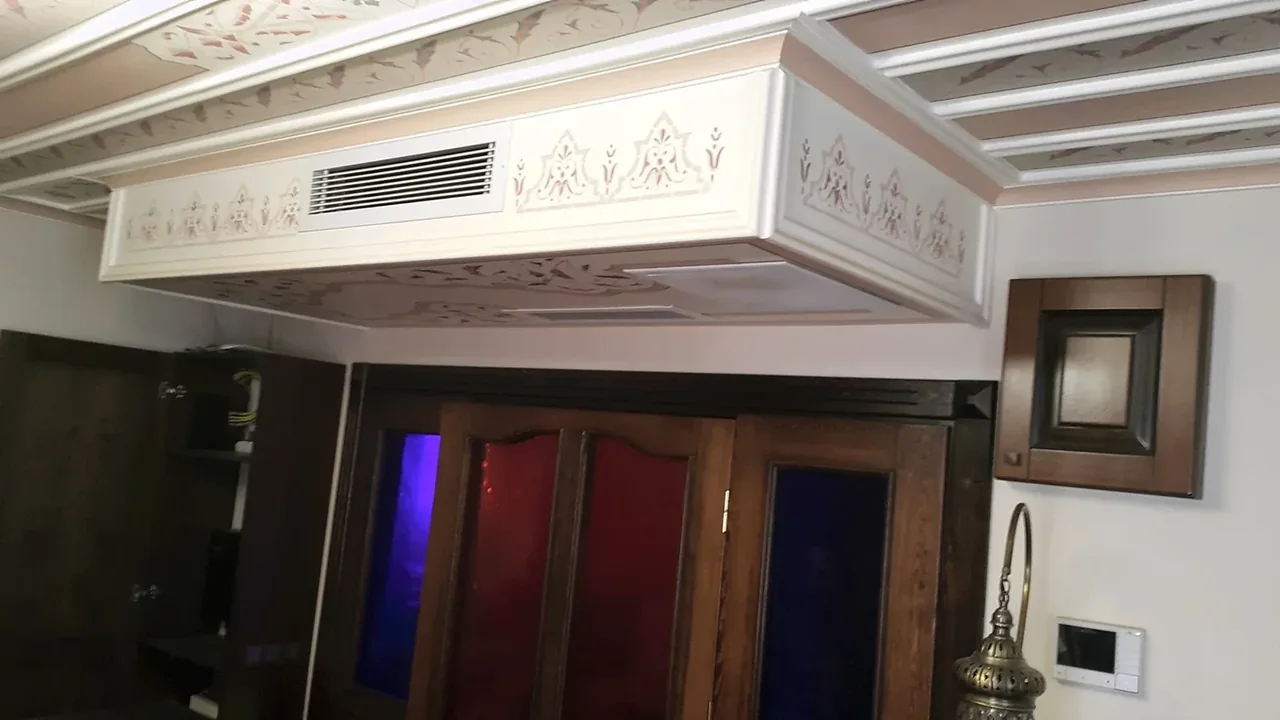

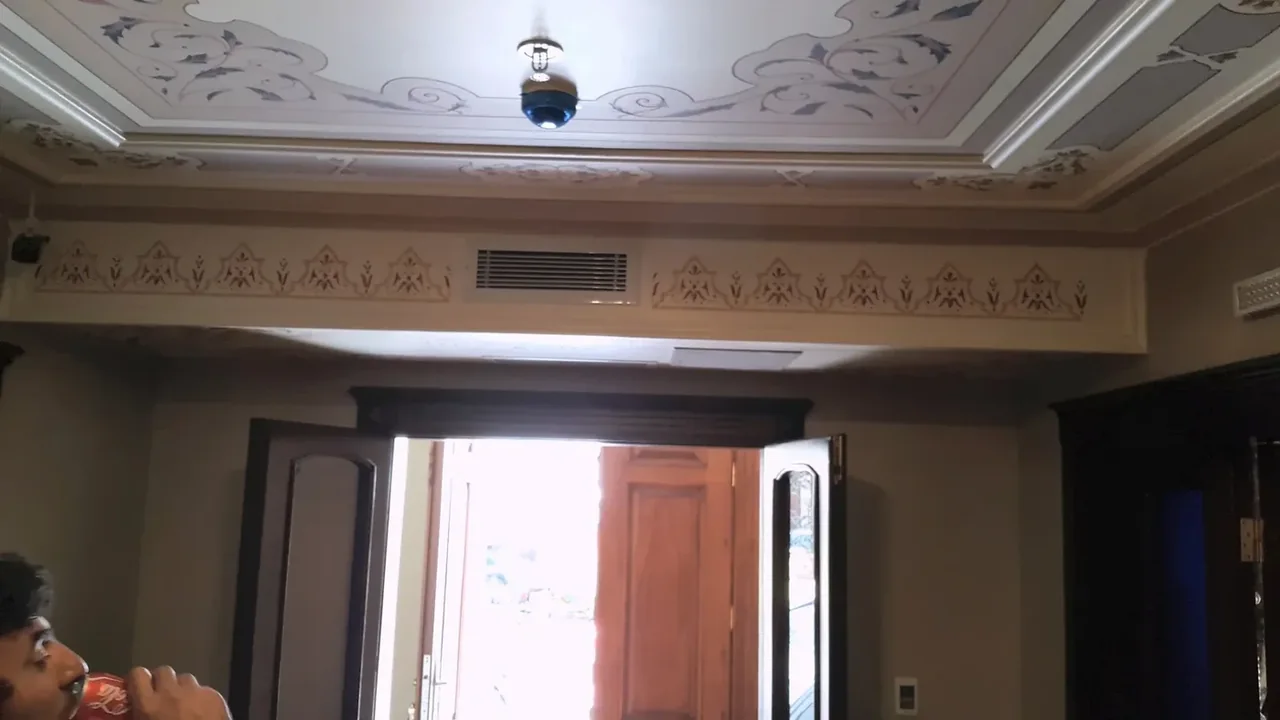

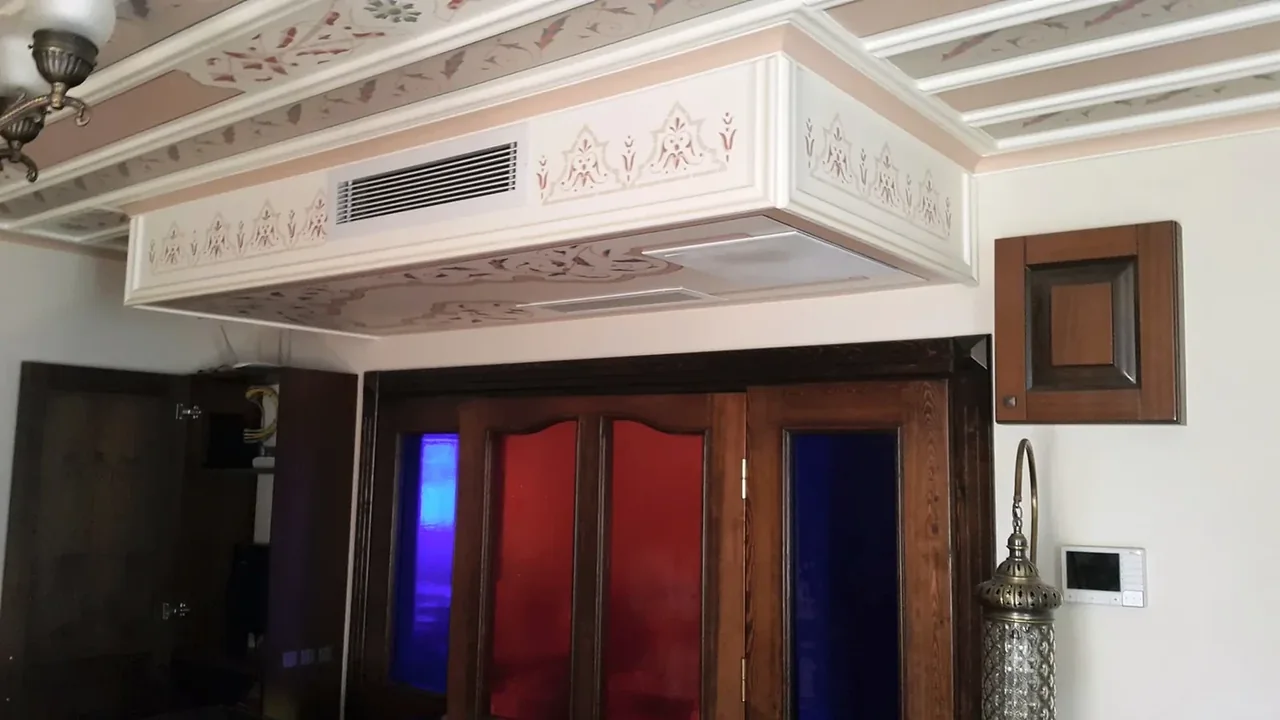

Sultanahmet, İstanbulKanallı VRF iç ünitelerini oda kapılarının üzerindeki hacimlere yerleştirdik. İklimlendirilmiş havayı alın menfezleriyle odalara dağıtırken tavan ve ahşap iç mekân ayrıntılarını gözeterek çalıştık.

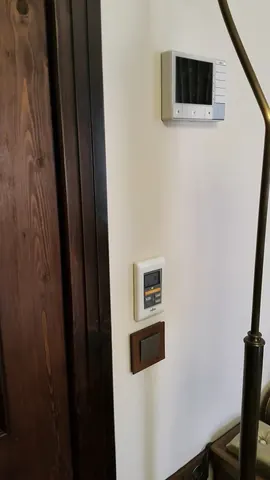

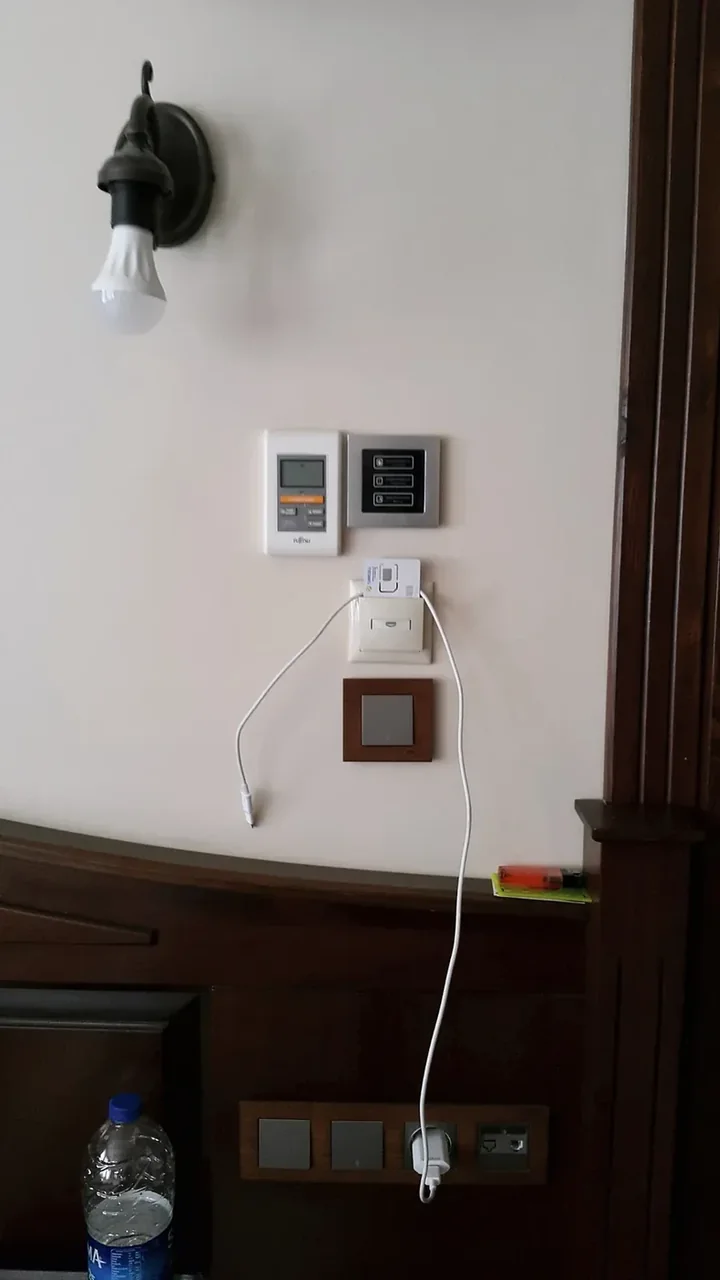

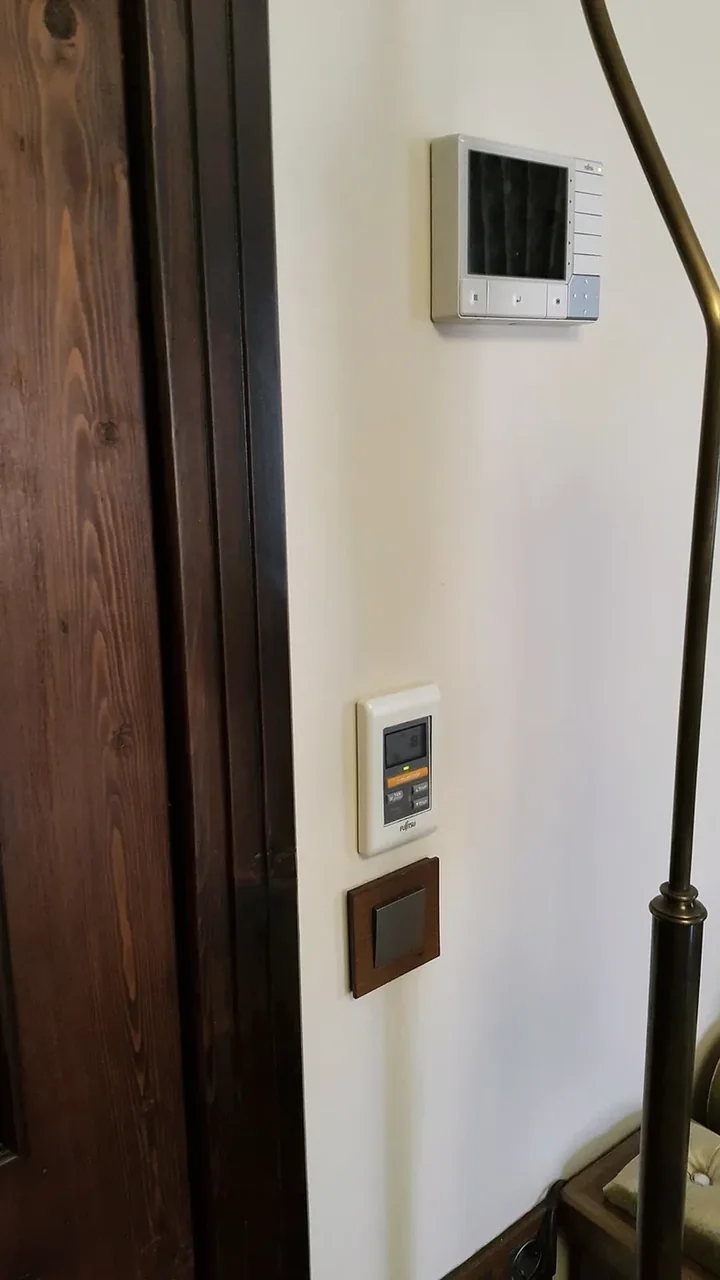

Merkezi kumanda ile VRF sisteminin tek noktadan kontrol edilmesini ve belirlenen ayarlarda otomatik çalışmasını sağladık. Taze hava ve egzoz için kullanılan filtreli hücreli fanların kanal güzergâhlarını da binanın fiziksel koşullarına göre düzenledik.
Üç katlı ahşap otelde toplam 18 VRF iç ünitesi kullanıldı. Odaların kapı üstlerindeki hacimlere yerleştirilen kanallı ünitelerin hava dağıtımı alın menfezleriyle sağlandı. Merkezi kumanda, sistemin tek noktadan ve belirlenen ayarlarda otomatik yönetilmesini sağladı.

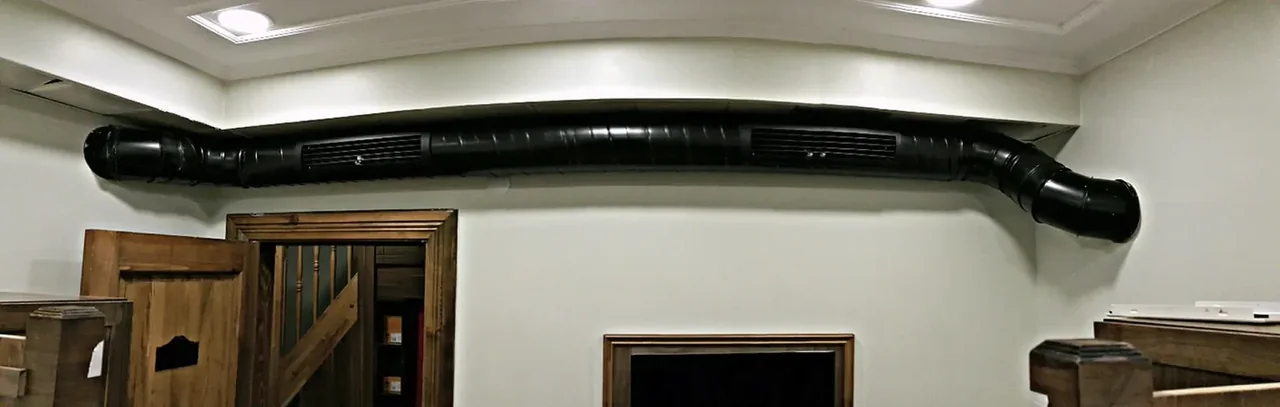

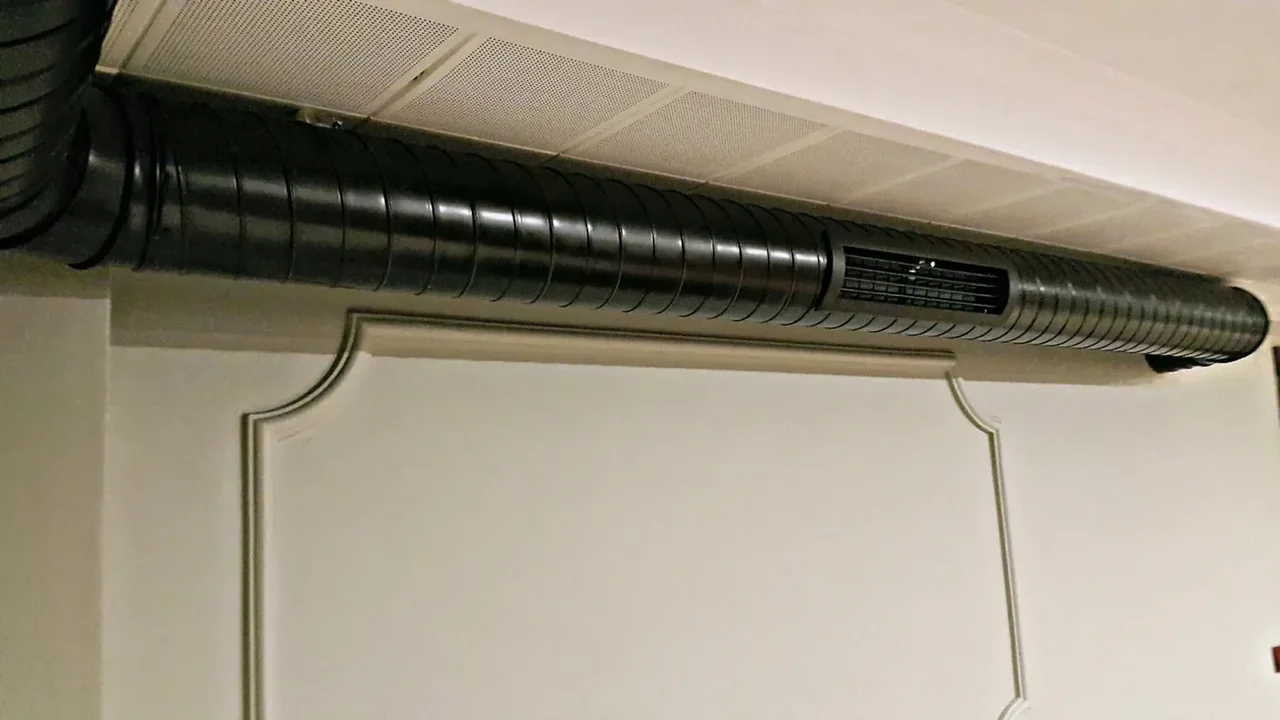

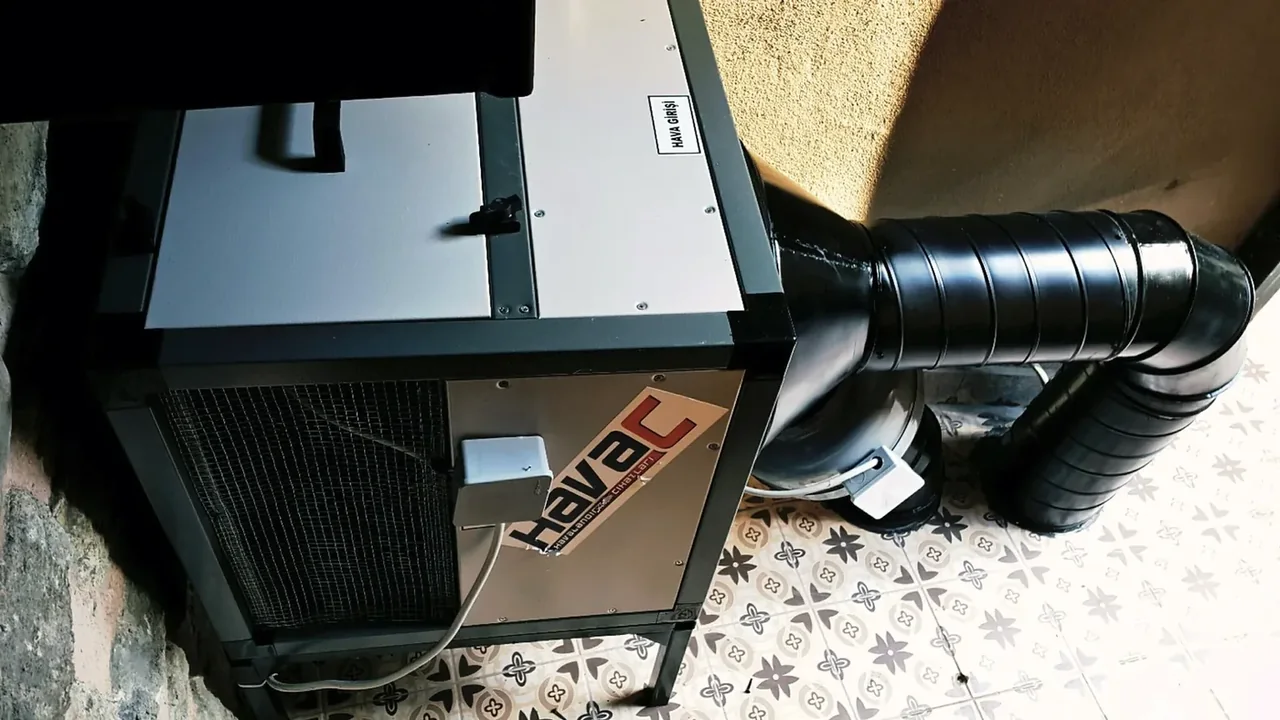

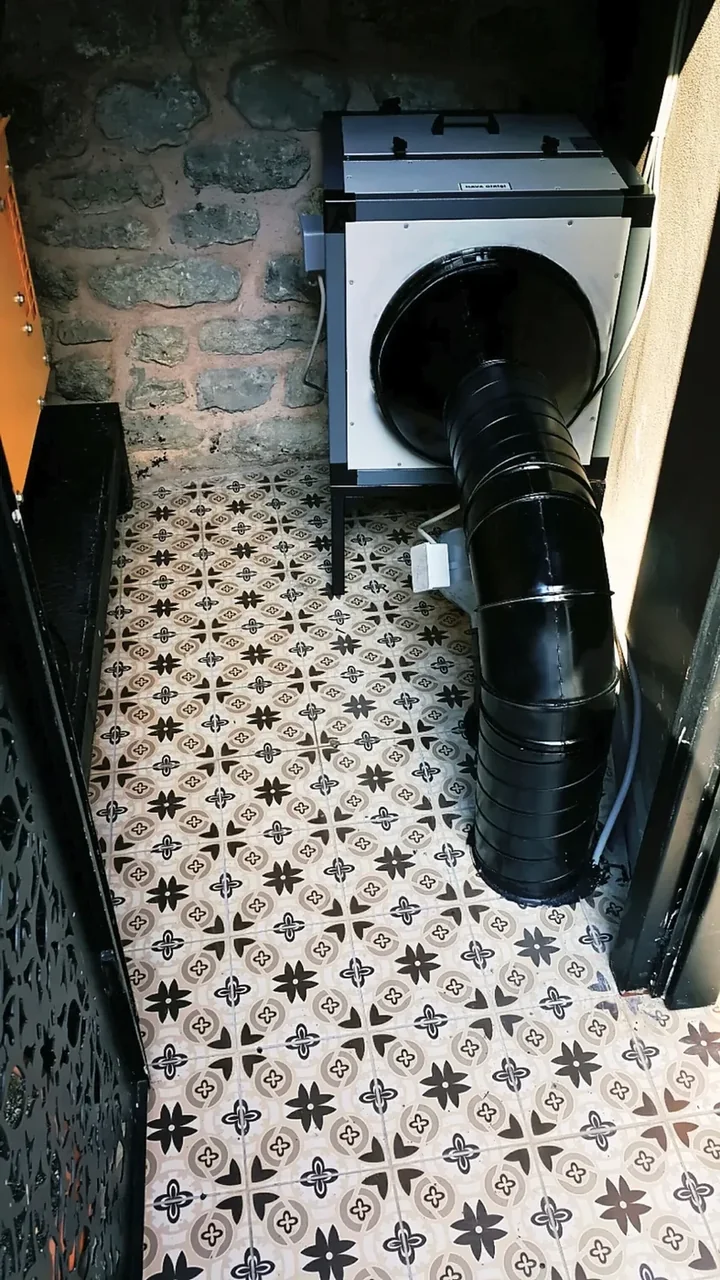

Taze hava ve egzoz uygulamasında filtreli hücreli fanlar kullanıldı. Fanların kanal bağlantıları, spiro hava kanalları ve menfezleri proje fotoğraflarında görülüyor. Kanal güzergâhları, havanın ilgili mahallere ulaştırılması ve kullanılmış havanın dışarı atılması için yapının fiziksel koşullarına göre düzenlendi.
Montaj alanları, hava kanalları ve boru güzergâhları ahşap yapının mevcut düzeni dikkate alınarak planlandı. Uygulamada ahşap yüzeylerin ve dekoratif unsurların korunması ile cihaz ve tesisat yerleşimlerinin mimariyle uyumu gözetildi.
Oda kapıları üzerindeki cihaz hacimleri, menfezlerin konumu ve tesisata erişim birlikte değerlendirilir. Taze hava ve egzoz hatları ile merkezi kontrol düzeni, otelin mimari koşulları ve işletme ihtiyaçlarıyla birlikte projelendirilir.
18 fotoğraf · Büyütmek için dokunun
