İç ünite, tavan planı kesinleşmeden değerlendirilmelidir. Cihaz gövdesi, hava kanalları, drenaj, elektrik ve bakım noktaları aynı kesitte çözüldüğünde sonradan yapılacak tavan müdahaleleri daha açık biçimde planlanabilir.
Önce cihazı değil,
mahalin ihtiyacını tarif edin.
Bir toplantı odası ile gün boyu kullanılan açık ofisin iklimlendirme ihtiyacı aynı değildir. Kullanıcı sayısı, cephe, cam yüzeyler, ekipmanlar ve çalışma saatleri; kapasite hesabının yanında iç ünite tipini ve hava dağıtımını da etkiler.
Mimari ekip için başlangıç noktası, cihazın yalnızca bulunduğu yeri işaretlemekten daha kapsamlıdır. Tavan kotları, kirişler, aydınlatma, sprinkler ve diğer tesisatlar birlikte görünmelidir. Mekanik ekip ise seçilen cihazın gerçek boyutlarını, hava bağlantılarını ve erişim ihtiyaçlarını bu plana eklemelidir.
Kullanım
Mahal işlevi, kişi yoğunluğu ve çalışma düzeni.
Mimari
Tavan kotu, taşıyıcı sistem ve görünür yüzeyler.
İşletme
Kontrol, filtre temizliği ve servis erişimi.
Tavan boşluğu,
cihaz yüksekliğinden ibaret değildir.
Katalogdaki gövde yüksekliği, asma tavan için gereken toplam alanı tek başına tarif etmez. Askı elemanları, boru ve kanal bağlantıları, izolasyon, drenaj ve üreticinin istediği servis alanı da aynı kesitin içinde yer alır.
- Cihaz ve bağlantı alanı
- Gövde ölçüsüyle birlikte askı, izolasyon, boru ve kanal bağlantılarının kapladığı alan değerlendirilir. Kirişler ve diğer tesisatlar yerleşim kararına dâhil edilir.
- Drenaj güzergâhı
- Yoğuşma suyunun tahliyesi için çıkış noktası ve hat güzergâhı planlanır. Eğim ve pompa bağlantı koşulları, seçilen modelin montaj dokümanından kontrol edilir.
- Bakım ve servis erişimi
- Filtreye, elektrik kutusuna ve servis noktalarına ulaşılabilmelidir. Bakım kapağının konumu ve açılma alanı, tavan planı kesinleşmeden belirlenir.
Drenaj hattının çıkışı ve güzergâhı da erken aşamada değerlendirilmelidir. Pompa bulunan bir cihazda bile bağlantı koşulları modele bağlıdır. Tavanda kalan küçük bir boşluk, bütün sistemin o alana yerleştirilebileceği anlamına gelmez.
Her tavan için
aynı çözüm gerekmez.
Kanallı, kaset ve duvar tipi iç ünitelerin mimariyle ilişkisi farklıdır. Seçim, görünüş kadar hava dağılımı ve bakım koşullarını da karşılamalıdır.
| İç ünite | Mimari ilişkisi | Öncelikli kontrol |
|---|---|---|
| Gizli kanallı | Cihaz tavan içinde; görünür yüzeyde menfezler bulunur. | Kanal ve statik basınç hesabı, tavan kesiti, filtre ve servis erişimi. |
| Kaset | Panel asma tavan yüzeyinde görünür. | Panel ölçüsü, üfleme yönleri, kullanıcı konumu ve drenaj. |
| Duvar tipi | Cihaz duvar üzerinde görünür. | Üfleme mesafesi, kullanıcıya göre konum ve bağlantı güzergâhı. |
Menfez çizgisi,
konforun da bir parçasıdır.
Bir menfezi aydınlatma hattına hizalamak mimari bütünlük sağlayabilir. Bununla birlikte yerleşimin, gereken hava debisini ve mahaldeki dağılımı karşılaması gerekir. Masalar, toplantı düzeni ve sürekli kullanılan oturma alanları bu kararın içinde yer almalıdır.
Üfleme ile dönüş havası birlikte düşünülür. Mobilya ya da bölmelerin sonradan değişmesi, hava hareketini etkileyebilir. Kanal ve menfez boyutları yalnız görüntüye göre küçültülmemeli; hava hızı, basınç kaybı ve ses beklentisi mekanik hesaplarla değerlendirilmelidir.
Menfez planı, tavan planının sonuna eklenen bir detay değil; mahal düzeniyle birlikte verilen bir tasarım kararıdır.
Gizli cihaz,
erişilemeyen cihaz olmamalı.
Tavan içindeki bir ünitenin görünmemesi mimari bir tercih olabilir. Ancak filtre, yoğuşma tavası, drenaj ve elektrik bağlantıları bakım sırasında erişilebilir kalmalıdır. Kapağın yeri ve açıldığı alan, seçilen ürünün servis düzenine göre belirlenir.
Filtreye ulaşılabiliyor mu?Filtreyi çıkarma yönü ve çalışma alanı kontrol edilmeli.
Bağlantılar görülebiliyor mu?Drenaj, boru ve elektrik bağlantılarının önünü başka tesisatlar kapatmamalı.
Parça çıkarma yolu açık mı?Yalnız günlük bakım değil, servis gerektiren parçaların erişimi de düşünülmeli.
Özellikle işletmesi devam eden otel ve ofislerde bakım kapağının bir çalışma masası ya da sabit mobilya üzerinde kalması, erişim programını zorlaştırabilir. Mimari kapanıştan önce servis noktalarının sahada görülmesi bu nedenle önemlidir.
Bu kararların
sahadaki karşılığı.
Tavanın içinde ve yüzeyinde koordinasyon

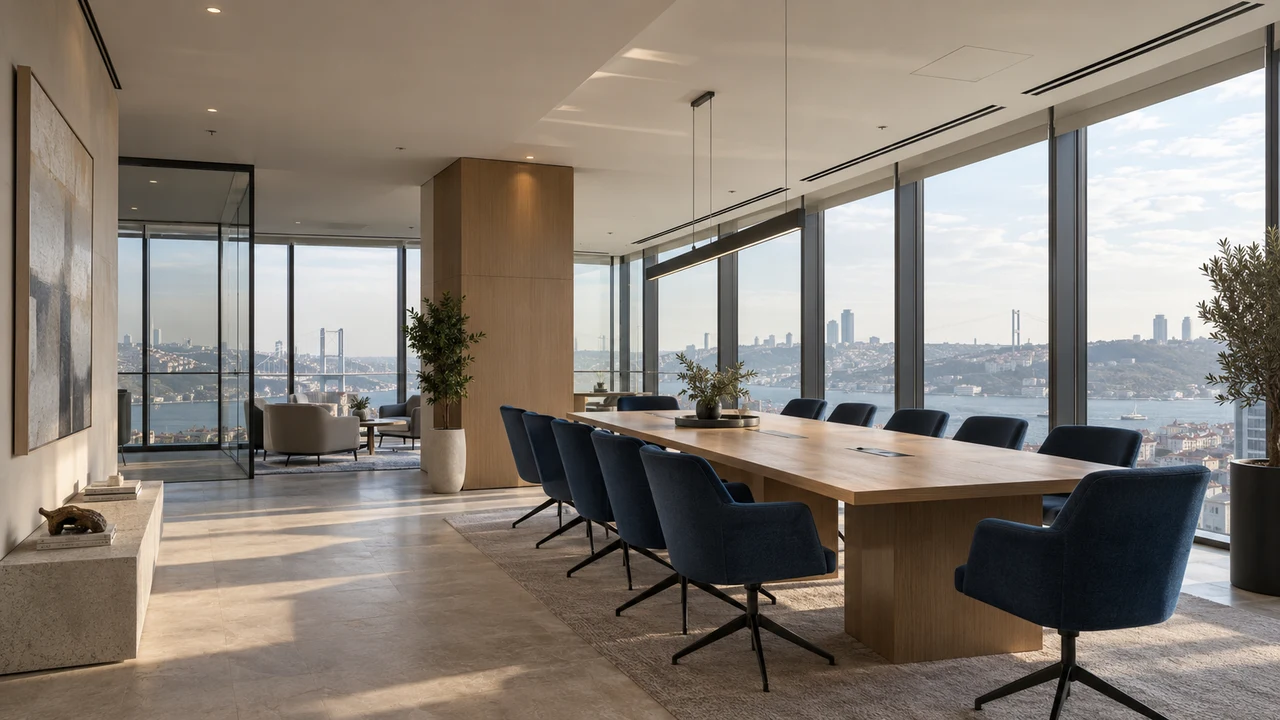

Toplantı alanındaki lineer menfezler ve ofis içindeki kanal uygulamaları, hava dağıtımının mimari tavan düzeniyle birlikte ele alındığı saha örnekleri.
Proje fotoğraflarını inceleyin ↗
Mahal ihtiyacına göre farklı iç üniteler

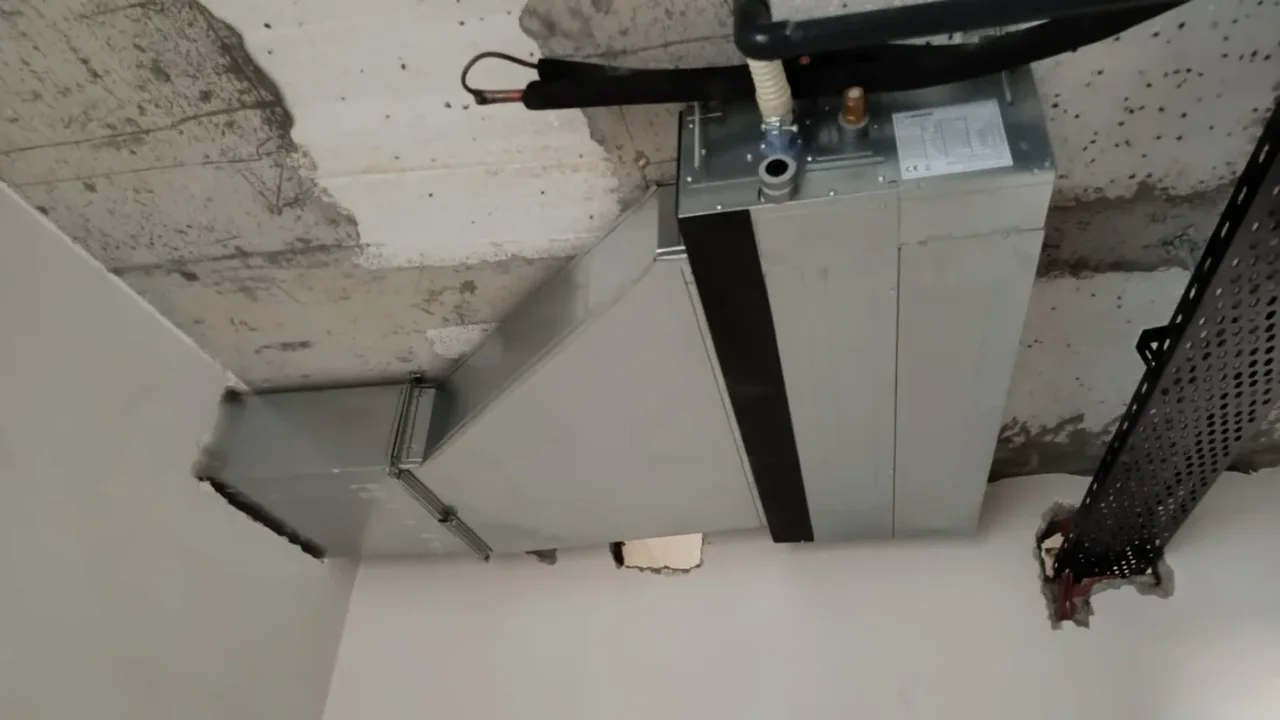

16 bağımsız ofis için hazırlanan uygulamada gizli kanallı ve kaset tipi iç üniteler birlikte kullanıldı. Cihaz tipi, mahal kullanımına göre değerlendirildi.
Uygulama detaylarını inceleyin ↗Kapanıştan önce
aynı plan üzerinde buluşun.
Mimari, mekanik ve elektrik ekiplerinin aynı güncel çizim üzerinde ilerlemesi gerekir. Aşağıdaki başlıklar, tavan kapanış görüşmesinde birlikte kontrol edilebilir.
- Cihaz modeli, gerçek boyutları ve yerleşimi güncel plana işlendi.
- Kiriş, aydınlatma, sprinkler ve diğer tesisatlarla kesit koordinasyonu yapıldı.
- Üfleme ve dönüş havası noktaları mahal düzeniyle birlikte değerlendirildi.
- Drenaj ve bağlantı güzergâhları modele ait koşullarla kontrol edildi.
- Filtre ve servis erişim noktaları sahada görüldü.
- Bakım kapağı konumu, açılma alanı ve parça çıkarma yolu doğrulandı.
- Uygulama değişiklikleri teslim çizimlerine aktarılmak üzere kayda alındı.
Proje görüşmelerinde
karşılaşılan sorular.
VRF için kaç santimetre tavan boşluğu gerekir?
Tek bir ölçü bütün cihazlar için geçerli değildir. Seçilen iç ünitenin yüksekliği, askı düzeni, kanal ve bağlantılar, drenaj güzergâhı ve bakım için gerekli alan birlikte değerlendirilir. Kesit, ilgili modelin güncel montaj kılavuzuyla doğrulanmalıdır.
Her kanallı iç ünite lineer menfezle kullanılabilir mi?
Menfezin şekli tek başına uyumluluğu belirlemez. Cihazın hava debisi ve kullanılabilir dış statik basıncı; kanal, menfez, filtre ve diğer elemanların oluşturduğu basınç kayıplarıyla birlikte incelenir.
Bakım kapağının cihazın hemen altında olması yeterli mi?
Kapağın varlığı kadar konumu ve açıldığı alan da önemlidir. Filtre, drenaj, elektrik bağlantıları ve servis gerektiren parçalara ulaşılabilmeli; gerektiğinde parça çıkarma güzergâhı da korunmalıdır.
Asma tavan yapılmadan iç ünite seçilebilir mi?
Ön seçim yapılabilir; uygulama kararı için mimari tavan kotları ve tesisat kesitleriyle koordinasyon gerekir. Seçilen cihazın boyutları ve servis alanı, tavan planına işlenmelidir.
VRF klima taze hava ihtiyacını karşılar mı?
Mahal havasını dolaştıran standart bir iç üniteyi, taze hava sistemi yerine düşünmemek gerekir. Havalandırma ihtiyacı ayrı hesaplanır; ilgili ekipman ve hava dağıtımı VRF uygulamasıyla birlikte koordine edilir.
Mevcut ofiste tavan açılmadan sistem yenilenebilir mi?
Bu, mevcut cihazların ve tesisatın durumuna, erişim noktalarına ve yeni ürünün gereksinimlerine bağlıdır. Saha incelemesinde kullanılabilecek altyapı ile açılması gereken alanlar belirlenir.
Teknik kaynaklar ve ilgili belgeler
Bu rehber genel koordinasyon yaklaşımını açıklar. Uygulama için seçilen modelin montaj ve servis dokümanları esas alınır.
